Válvula de esferográfica motorizada de 3 vias
Detalhes do produto:
| Lugar de origem: | Fujian, China |
| Marca: | ELSONIC |
| Número do modelo: | DF220 |
Condições de Pagamento e Envio:
| Preço: | $10.00 - $15.00/units |
|---|---|
| Detalhes da embalagem: | 1 unidade/caixa tamanho: 11*12,5*7,5CM 20 unidades/caixão tamanho: 39*27*23CM |
| Termos de pagamento: | T/T, L/C, D/P D/A, MoneyGram, Cartão de Crédito, PayPal, Western Union, Cash, Escrow |
| Habilidade da fonte: | 100000 unidades/unidades por mês |
|
Informação detalhada |
|||
| Aplicação: | - Geral | Tamanho da porta: | 1/2" |
|---|---|---|---|
| Materiais: | De aço | Potência: | Máquinas hidráulicas |
| Temperatura dos meios: | Temperatura alta, temperatura média, 5~95C | Pressão: | Pressão média |
| Estrutura: | Bola, ligada/desligada | Mídia: | Água, água |
| Nome do produto: | Válvula de bola motorizada | Tipo: | Válvula de sistemas de climatização |
| Consumo de energia: | Fonte de alimentação 220V, 24V | Material do corpo da válvula: | De aço |
| Cores: | Azul | Tempo de fechamento da válvula: | < 9S |
| sise: | DN15,DN20,DN25,DN32,DN40,DN50 | Porto: | Xiamen, China (continente) |
Descrição de produto

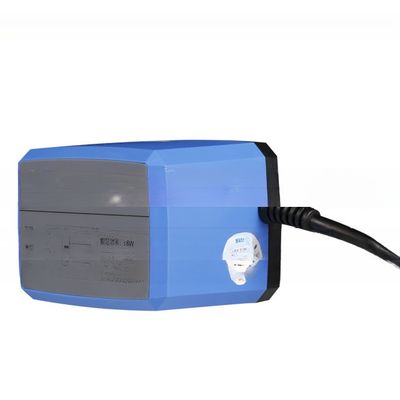

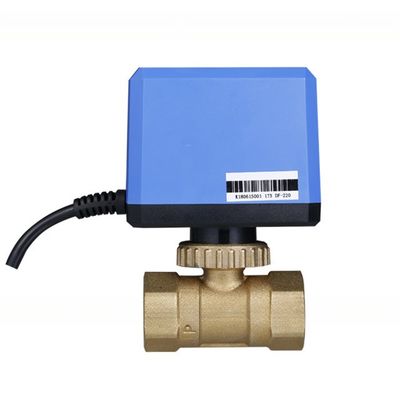

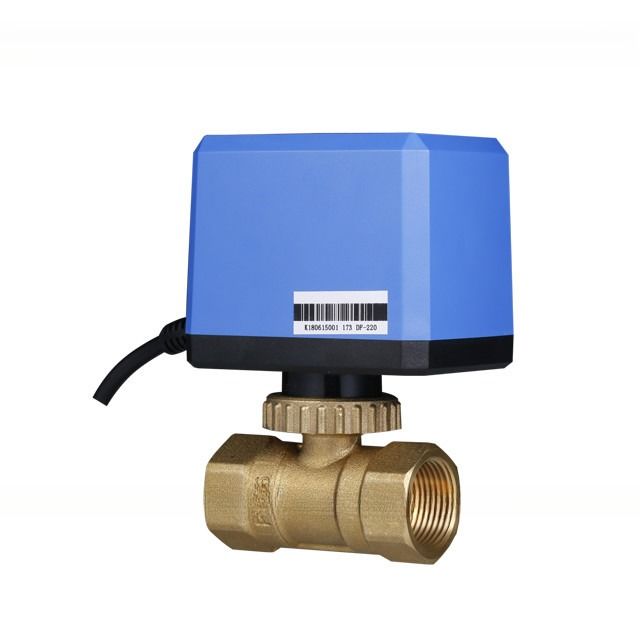

Válvula de esferas motorizada da série DF
A válvula de bola motorizada da série DF, que é composta de atuador e corpo da válvula, é usada para controlar o sistema de água HVAC.E os contatos de limite embutidos fazem a energia da válvula desligada quando a válvula abre ou fechaE o corpo da válvula é forjado por latão, que é adequado para válvula de esfera motorizada no ar condicionado.
Nota:Em geral, a válvula é instalada numa posição normalmente aberta.
Fornecimento de energia:
| AC220V ± 10%, 50/60 Hz |
| Consumo de energia: | 3VA/6VA ((Só quando a válvula estiver fechada ou aberta) |
| Tipo de motor: | Motor síncrono/motor síncrono reversível |
| Tempo de execução: | 15s |
| Torque de saída: | 15 kgf.cm ((DF220) 30 kgf.cm ((DF225) |
| Duração do chumbo: | 700 |
| Pressão nominal: | 1.6Mpa |
| Temperatura média: | 2 ~ 90°C |
| Meio de trabalho: | Água de arrefecimento/água quente ou 50%EG |
Método de ligação:
| Fios de tubos G |
Dimensão e número de modelo
Esquemas elétricos
Visão seccional
Gestão de exceções simples:
Código | Gestão de exceções de fenômenos | Razão | Gestão |
01 | A válvula aberta e a válvula fechada estão em posição oposta. | A fiação está errada. | Para alterar a fiação da válvula aberta e da válvula fechada. |
02 | O actuador não funciona. | A fiação está errada ou o circuito está queimado ou há água no atuador ou o motor está danificado. | Verifica a fonte de alimentação, o circuito e o termostato. |
Substitua o actuador. | |||
03 | As conexões de fios estão rachadas. | O fio de ligação não está combinado, ou a instalação é irregular, ou a força é muito grande. | Substituir o corpo da válvula. |
04 | A válvula não pode abrir ou fechar completamente. | Tubos entupidos ou má qualidade da água. | Limpe os detritos dos canos ou instale um pré-filtro. |
Anúncios de instalação
1.O actuador deve ser instalado na linha horizontal.
2.Não utilizar força excessiva sobre o actuador durante a instalação.
3.O fio para ligar a válvula deve ser o fio de tubulação internacional padrão ((fios de tubulação G).
4. Manter limpa a válvula e as tubulações antes da instalação.
5A válvula e os tubos podem ser instalados horizontal ou verticalmente, mas não devem ser instalados em posição invertida.
6.Para garantir que os tubos e a válvula mantêm o calor, mas não manter o atuador dentro da camada de isolamento
